Egyedi igények szerint árnyékolt helyiségek

Egészségügyi (link)

  1. MRI, EEG, EMG és EVP védelem

  2. EMI árnyékolt MRI szoba

  3. Neurológiai laborok és eszközeik védelme

  4. Fizioterápiás helyiségek

Informatika és adatvédelem (link)

  1. EMI/EMC árnyékolt szerverterem

  2. Számítógépes szobák

  3. Távoli kiolvasás ellen védett helyiségek

  4. Vétlen vagy szándékos vezetékes vagy vezeték nélküli adatroncsolás elleni védelem

Ipari
(link)

  1. Fix és mobil mérőhelyiségek

  2. Nagyérzékenységű ipari termelőgépek tereinek árnyékolása

  3. Vezérlőtermek védelme

Biztonsági és katonai
(link)

  1. Gépi, szállított (vezetéknélküli és vezetékes) és humán adatvédelem

  2. TEMPEST elvárásoknak megfelelő helyiségek

  3. Katonai EMC és EMP védelem

  4. A tanács és tárgyalóterem árnyékolása

  5. Ipari kémkedés/ Biztonságos szoba

  6. Radarvédelem/Repülőtér

Teljeskörű elektromágneses árnyékolás

Árnyékolási teljesítmény tervezhető:

30 dB és 90 dB közé

 Folyamat:

  1. Előmérés + Felmérés

  2. Tervezés

  3. Kivitelezés

  4. Utómérés

  5. Átadás

 Megoldásaink teljeskörüek:

  • Falfelület/Padló

  • Ajtó

  • Ablak

  • Légtechnika

  • Gépészeti átvezetések

  • Tápellátás

  • Teljes kommunikáció és adatátvezetés

  • Helyiségben alkalmazott eszközök árnyékolása

1. Előmérés + Felmérés

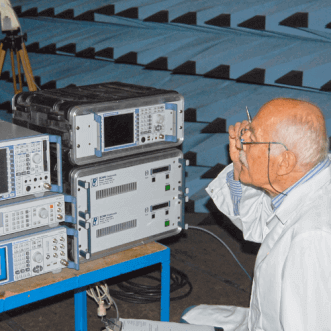

1. EM mérés vizsgálat

2. Kivitelezői felmérés



  1. Felületminőségek és kivitelezési megoldások felmérése

  2. Technikai felmérés és igényfelmérés

  3. Vázlatrajz elkészítése



2. Költségkalkuláció

  1. Holland Shielding mérnökcsapatával közösen tervezünk

  2. Kivitelező partnerünkkel együttműködve kapacítást és megoldást tervezünk

  3. Megrendelői konzultációkkal zárva elindítjuk a tervezést és anyagszállítást

2. Tervezés

  1. Felmérés anyagainak feldolgozás

  2. Autocad 2022 – Invetorral való tervezés

  3. Gyártói és kivitelezői konzultáció

  4. Megrendelői konzultáció

  5. 2D/3D tervrajz átadása

3. Kivitelezés

Falfelület - igény szerint (padló és plafonra is)

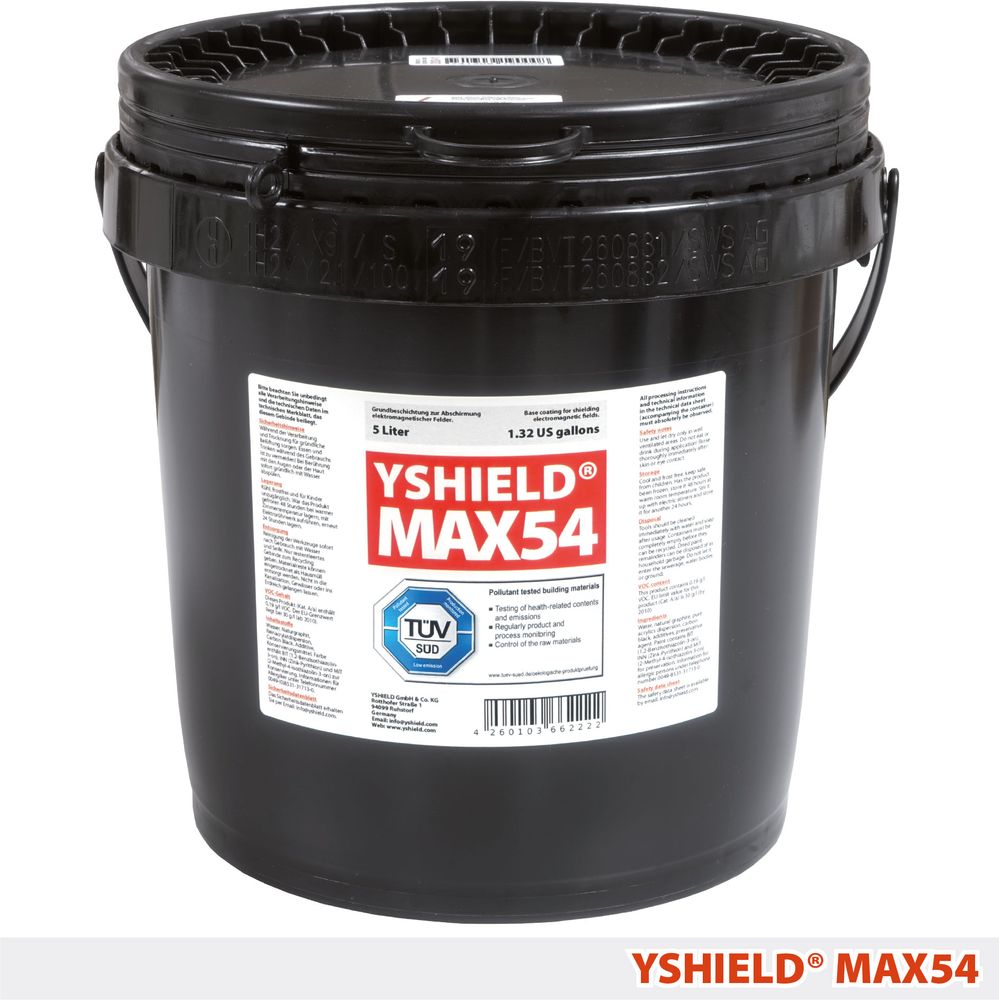

Vezetőképes festékkel kialakítható az alapárnyékolási réteg

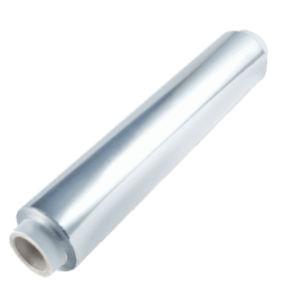

Amucor fóliával magas elektromágneses csillapítási teljesítmény

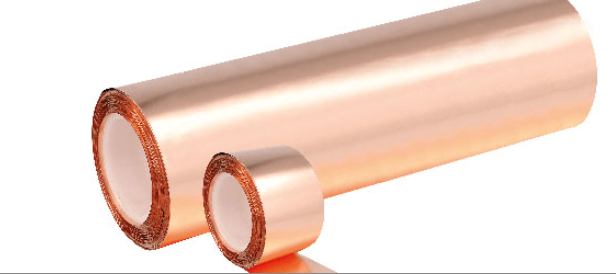

A Mu-Copper fóliával a mágneses terek csillapítása elérhető, mint pl.: MRI szoba

Ajtók

Megoldási lehetőségek

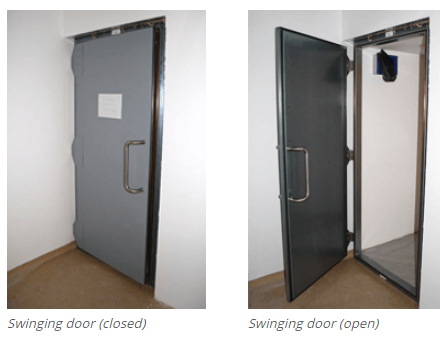

Rendelhető Holland Shielding ajtó

  1. Igény szerint rendelhető a Holland Shielding gyárból – Egyedi kialakítással, zárrendszerekkel, szenzorokkal felszerelve
  2. Magas EM árnyékolási teljesítmény

Hagyományos ajtó árnyékolási képességgel történő felruházása Holland Shielding termékekkel

Felületre Amucor fólia vagy Mu-Copper ragasztható
Illesztésekre különböző Holland Shielding termékek instalálhatók példáuk:

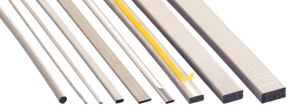

Vezetőképes gumi

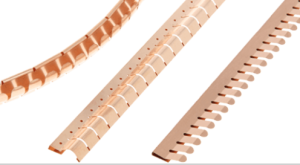

   Fingerek a megfelelő élek illesztésére

Ablakok

Megoldási lehetőségek

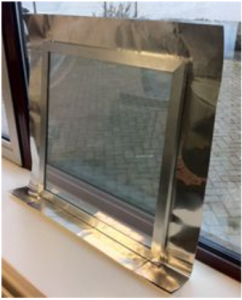

Rendelhető Holland Shielding ablakok

  1. Igény szerint rendelhető a Holland Shielding gyárból – Egyedi kialakítással, keret fóliázva
  2. Magas EM árnyékolási teljesítmény

Hagyományos ablak árnyékolási képességgel történő felruházása Holland Shielding termékekkel

Felületre 9700-as Mesh fólia ragasztása keretre Amucor fólia vagy Mu-Copper ragasztható
Illesztésekre különböző Holland Shielding termékek instalálhatók példáuk:

Vezetőképes gumi

   Fingerekamegfelelőélekillesztésére

Légátvezetések

Megoldási lehetőség

Rendelhető Holland Shielding Honeycomb használata

  1. Igény szerint rendelhető a Holland Shielding gyárból – Egyedi kialakítással, légátvezetéshez tervezve
  2. Magas EM árnyékolási teljesítmény

Kiegészítések elérhetők

Felmérések során az optimális levegő befújás/kiszívás szerint tervezünk. A Honeycomb felszerelhető például ventillátorral

Átvezetések

Kábelátvezetési egyedi megoldások

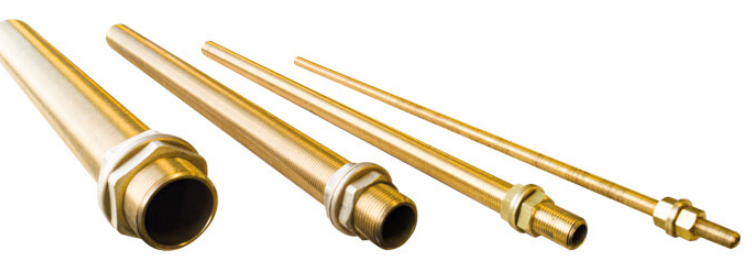

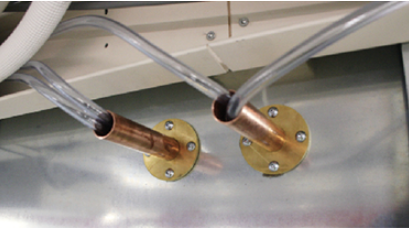

Gépészeti átvezetések

Szűrők

1. Áram biztosítása (eszközök, gépek, tűzjelzők, stb.)

2. Telekommunikáció biztosítása

Design megkezdése - Kivitelezés befejezése

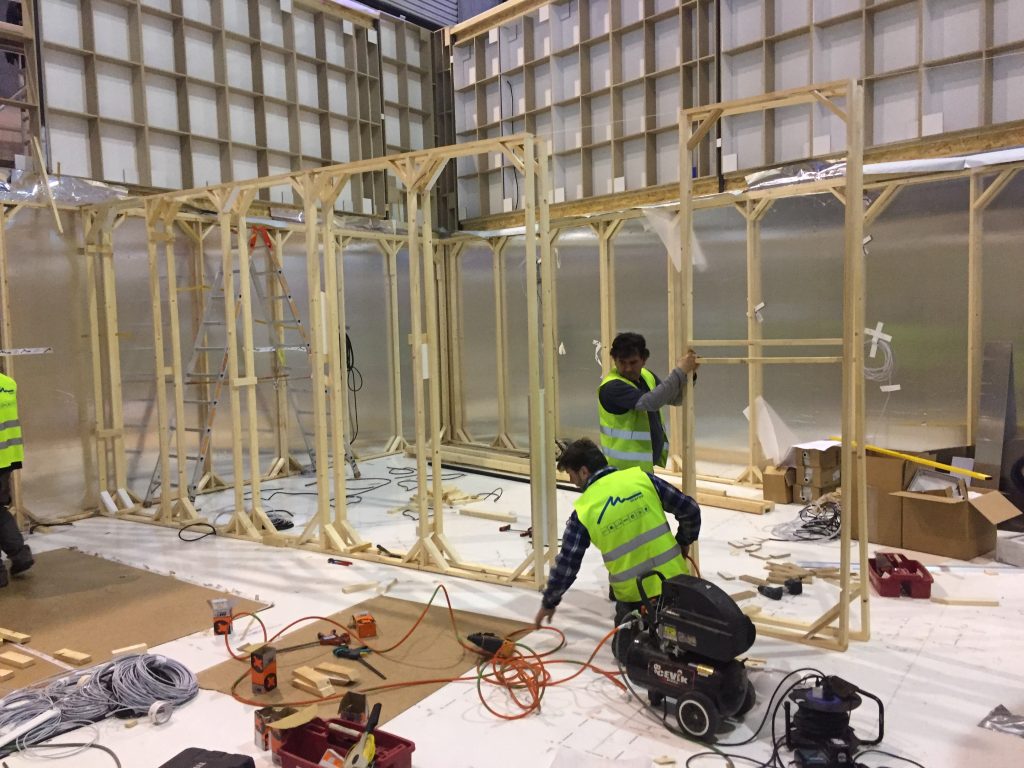

Előtétfal

1. Szokásos építészeti megoldásokkal, pl.: fakeret gipszkartonnal

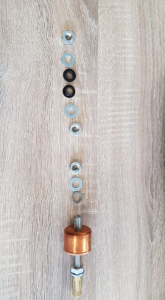

A rögzítő elemek Holland Shielding termékkel felruházni – Pl.: Anchor csavar

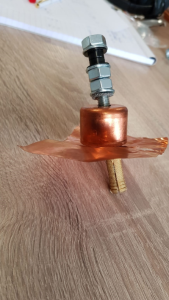

 Anchor árnyékolt rögzítő elem menetes szárral a nehezebb elemek, berendezések rögzítéséhez (pl.: 3×3-as LED mátrix)

Mérés és helyiség átadása

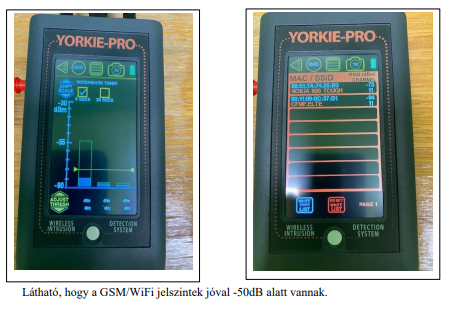

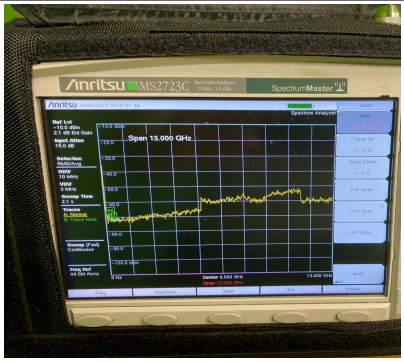

A helyiségben teljes spektrumvizsgálatot végzünk és kulcsakészen átadjuk.

A mérési jegyzőkönyvet digitálisan biztosítjuk.

Eredmények

A megrendelt paraméterekkel rendelkező utóméréssel validált elektromágnesesen árnyékolt helyiség kulcsrakész átadása

1. Biztonságtechnika

Biztonságtechnikában elérhető eredmény:

  1.  Olyan „rejtett” réteg létrehozva, amire belsőépítészeti réteg kerül, így külső szemmel láthatatlan.
  2. Mint az illusztrált videóban is látszik, egyszerűen az általános tapasztalat az, hogy elektronikai eszközeink, pl.: mobil nem csatlakoznak semmilyen hálózathoz (Se email, Youtube, stb. nem működik)
  3. A szobában csak olyan eszközök működnek, amit mi szeretnénk. Szűrőkkel akár a Wifit, internetet is bevezethetjük, azonban a szűrő működését mi állítjuk be (így akár a vállalat hálózatához is kapcsolódhat)
  4. Miután szoftverek dolgozzák fel az adatot, vagy hekkelik meg eszközeinket, így az ő működésüket zárjuk ki.

Forrás: Mr. Robot S01 E08

2. Egészségügyi laboratórium

Egészségügyi laboratóriumban elérhető eredmény:

1. A helyiség elektromágneses árnyékolásának tervezésével a teljes spektrumon képesek vagyunk kívánt árnyékolást elérni. Ez a munkánk során is általános eredmény volt, hogy a telefonok nem működtek a laborban.
2. A tervezés szempontja:
A) A szobában használt eszközt a környezet sugárzásai ne befolyásolják (pl.: Wifi, mobilsávok, stb.)
B) A laboratórium környékén általánosan használt eszköz, pl.: 5G-és mobiltelefon a helyiségen kívül is zavartalanul használható legyen.
